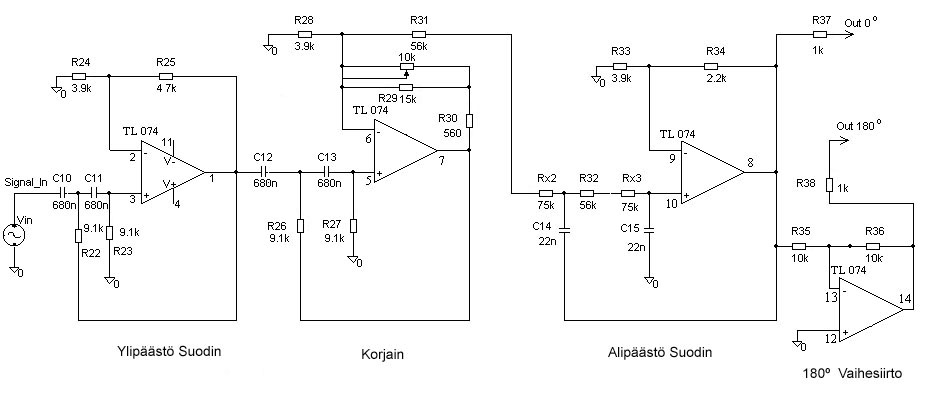

Aktiivinen subwoofer säädin jossa ylipäästösuotimen rajataajuus on säädettävissä välillä 320Hz, Alipäästösuotimen rajataajuudet säädettävissä välillä 30 - 80Hz ja 160-80, Ylipäästö suotimen korjaimella voidaan vaikuttaa n.15 - 25Hz ääniin. Tämä kytkentä on variaatio HiFi -lehden suositusta 100/1 aktiivisuotimesta. Kytkentää on muunneltu seuraavasti: Kaiutin tasoinen sis. meno poistettu, samoin pääkaiuttimien kaistan rajoitus. Rajataajuuksia madallettu. Ulos ja sis. menoon lisätty päätevastukset
Osat:
| TL074 | 1kpl |
| 680 nF(polko) | 4kpl |
| 22 nF (polko) | 2kpl |
| Vastukset, 0,25W, 1% | |
| 560 ohm | 1kpl |
| 1 kohm | 2kpl |
| 2,2 kohm | 1kpl |
| 3,9 kohm | 3kpl |
| 4,7 kohm | 1kpl |
| 9,1 kohm | 4kpl |
| 10 kohm | 4kpl |
| 15 kohm | 1kpl |
| 56 kohm | 1kpl |
| 75 kohm | 2kpl |
| 10k pot | 1kpl |
Rx2 ja Rx3 (100 kohm lin, jos säädettävä jakotaajuus, korvaa 75 kohm vastukset)

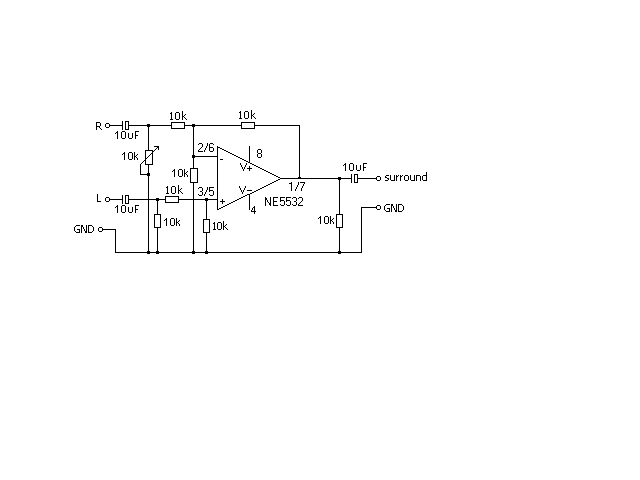

Erottaa etukanavien singnaalista takakanavien signaalin. Tarkempi seloste tässä
Piraatti surround osat:
| LF353/NE5532 | 1kpl |
| 10k | 7kpl |
| 10k pot | 1kpl |
| 10uF/16V | 3kpl |
Uutta!
Tsekkaa kytkentäkaava 24dB/oct. jyrkkään surround kaistanpäästö suotimeen.
HUOM! !!
Kytkentäkaava koko 36,7kt
kevyt seloste

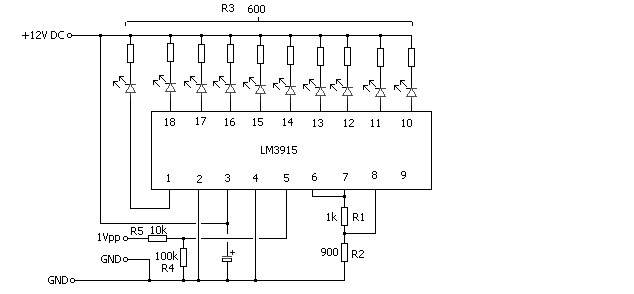

Näyttää kymmenellä ledillä linjatason
Osat:
| 600ohm/¼W | 10kpl |
| 900ohm/¼W | 1kpl |
| 1k/¼W | 1kpl |
| 10k/¼W | 1kpl |
| 100k/¼ | 1kpl |
| 10uF/25V | 1kpl |
