Muuntaja
Muuntajan toiminta perustuu magneettivuohon eli kun ensiokäämille syötetään vaihtojännitettä syntyy vaihteleva magneettikenttä muuntajan rautasydämeen joka aiheuttaa jännitteen muodostumisen toisiokäämille (toisiokäämeille). Se kuinka paljon jännitettä saadaan toisiopuolelta riippuu muuntajan käämisuhteesta eli kuinka paljon enemmän lankaa on enemmän ensiöpuolella kuin toisiopuolella.
Muuntajassa kierroslukujen suhde = jännitteiden suhde
N1 / N2 = U1 / U2
N1 = Ensiökäämin johdinkierrosluku U1 = Ensiöjännite
N2 = Toisiokäämin johdinkierrosluku U2= Toisiojännite
I1 = Ensiövirta I2 = Toisiovirta
Kun taas muuntajan virrat ovat kääntäen verrannolliset jännitteisiin
I1 / I2 = U2 / U1

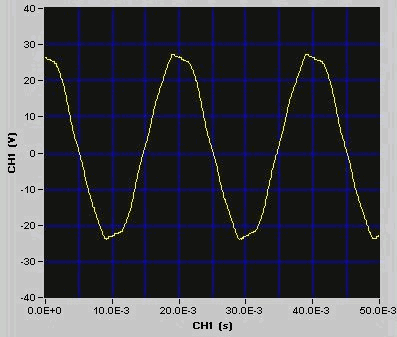

Esimerkkinä 230VAC --- 15VAC muuntajan toisiopuolen oskilloskooppikuva
Kokoaaltotasasuuntaus + Tasauskondensaattori ja sunttivastus
Tasasuuntaus perustuu siihen että diodi ei johda kuin toiseen suuntaan joten kun vaihtojännite laitetaan kulkemaan kahden diodin läpi niin negatiivinen puolijakso jää pois. Tällä saadaan aikaan toisella puolijaksolla sykkivä tasajännite. Kun lisätään kaksi diodia niin saadaan myös negatiivinen puolijakso sykkiväksi. Nyt on saatu aikaan kokoaaltotasasuuntaus.
Kokoaaltotasasuunnattu jännite pitää vielä tasata kondensaattorilla ja vastuksella. Kun pulssin reuna nousee niin kondensaattori latautuu ja kun pulssin reuna laskee niin kondensaattori purkaantuu ja näin jännite tasaantuu.

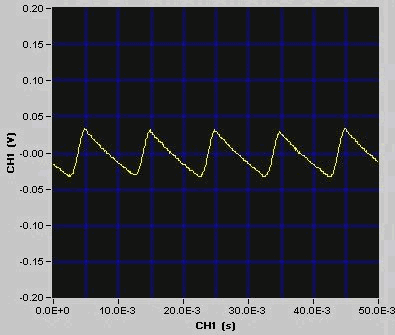

Oskilloskooppikuva tasaus vastuksen yli:
Regulaattori
Regulaattori jonka tarkoitus on tehdä jännitteestä tasaista sekä alentaa jännite oikeaan arvoonsa. Regulaattorin sisällä on paljon kaikenlaista jännitteen vertailu logiikkaa ,jotka hoitavat tämän tehtävän.
Regulaattorin toiminta periaate on vertailla maan ja plus navan välistä jännite eroa ja antaa ulostulosta toleransissa oleva jännite. Regulaattorin ongelmaksi syntyykin sen lämpeneminen jos jännitettä pitää laskea paljon tai kuormitus virta on suuri. Maksimi kuormitus virtaa voi kyllä nostaa lisäämällä regulaattorien jäähdytystä tai valitsemalla enemmän virtaa kestävän regulaattorin.
