Vanhoja rakennussarjoja
Ohjeet ovat mukana lähinnä siksi, että monilla kouluilla on runsaasti vanhoja osia, mutta piirustukset vain ovat päässeet hukkumaan aikojen saatossa. Jos oppilaiden joukosta löytyy innokkaita harrastajia, voivat vanhemmatkit kytkennät olla motivoivia. Ennenkuin lähdet tekemään niistä laitteita, on syytä tarkistaa jostakin alan liikkeestä, että osia on varmasti saatavissa.

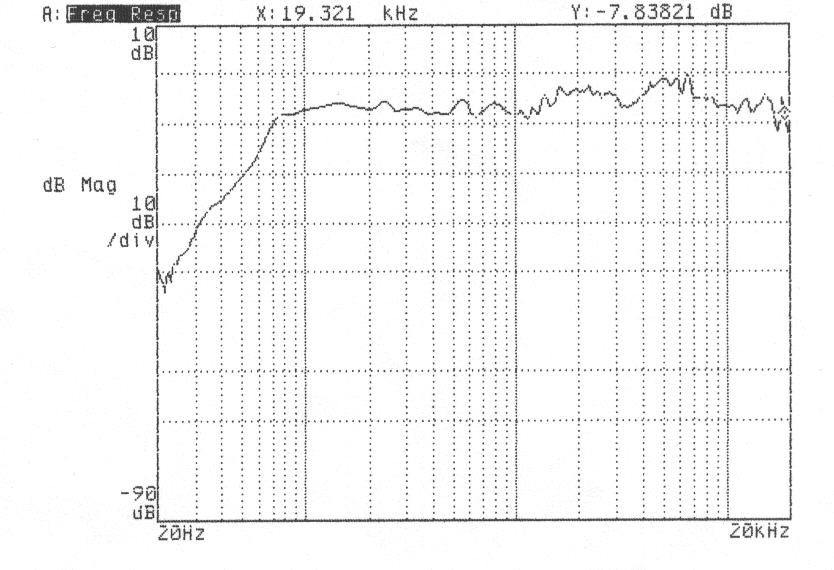

Pylväskaiutin I:
Hifi-kaiutin 20...20000Hz pylväsmallinen 8" Bassolla ja 1" kupolidiskantilla,
Impedanssi 8ohmia.
Piirilevy 20-20 000Hz kaiuttimeen

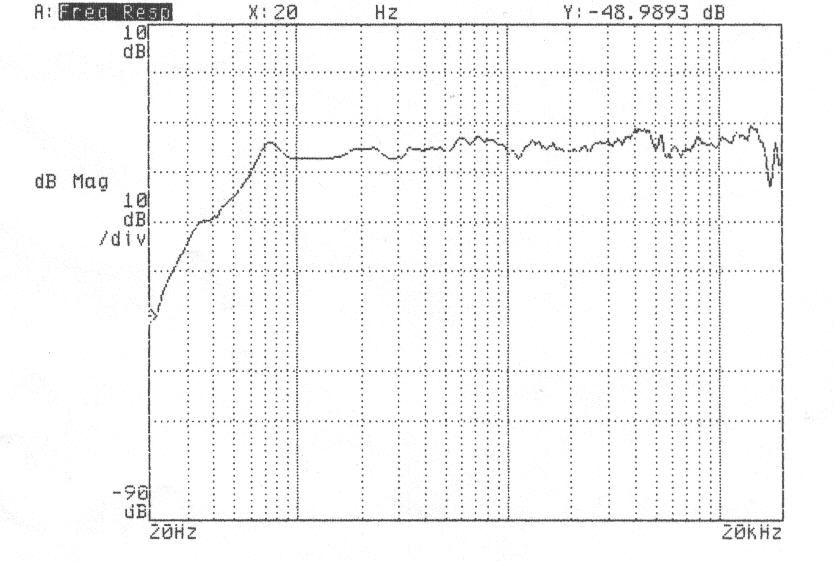

Pylväskaiutin II:

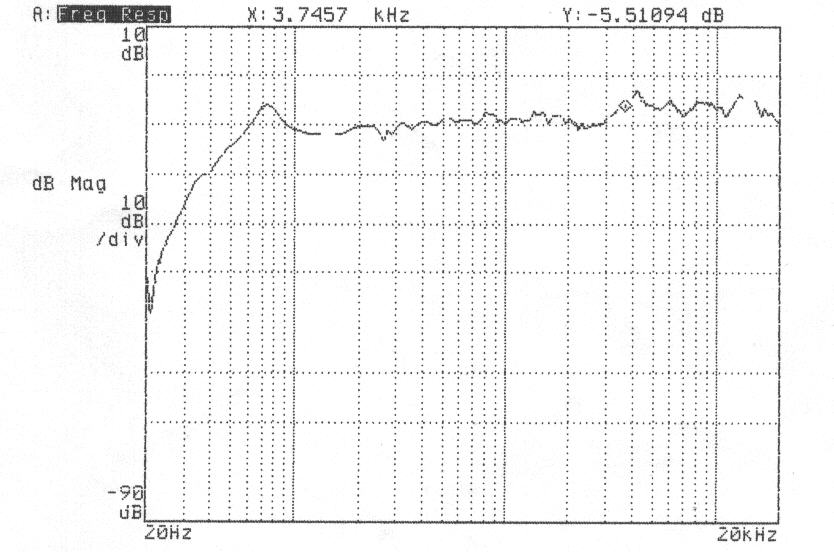

Hifi-kaiutin 40...20000Hz pylväsmallinen 61/2" Bassolla ja 1"
kupolidiskantilla, impedanssi 4ohmia.
Pylväskaiutin III:
Pylväsmallinen Hifi-kaiutin 30...20000Hz 8" Bassolla ja 1" kupolidiskantilla,
Impedanssi 4 ohmia.
Tämä uutuus on kauan kaivattu ns. herkkä 8" bassoelementillä
varustettu pilarikaiutin.
Se on toteutettu 4ohmin versiolla samasta 8" Rightin elementistä, jota on käytetty
ensimmäisessä pilarikaiuttimessa tällä sivulla. Tämä kaiutin soi lujaa jo TDA7370
vahvistimella.
Kompakti kaksitiekaiutin Kompakti kaksitiekaiutin Kompakti kaksitiekaiutin Kaksitiekautin 25 litraa 70W/4 ohmia Magneettisuojattu yleiskaiutin 8 ohm 25W Pieni aktiivinen laulu-, tai kitarakaiutin Pieni magneettisuojattu kaiutin
Subwoofer-kotelon piirustukset, tilavuus 35L
Pieni ja tehokas LED-taskulamppu / Minikokoinen
yöpöytävalaisin Ledilamppu valkoisilla ledeillä toteutettuna Releellä toteutettu STAND - BY -kytkin esim. autojen esivahvistimiin.

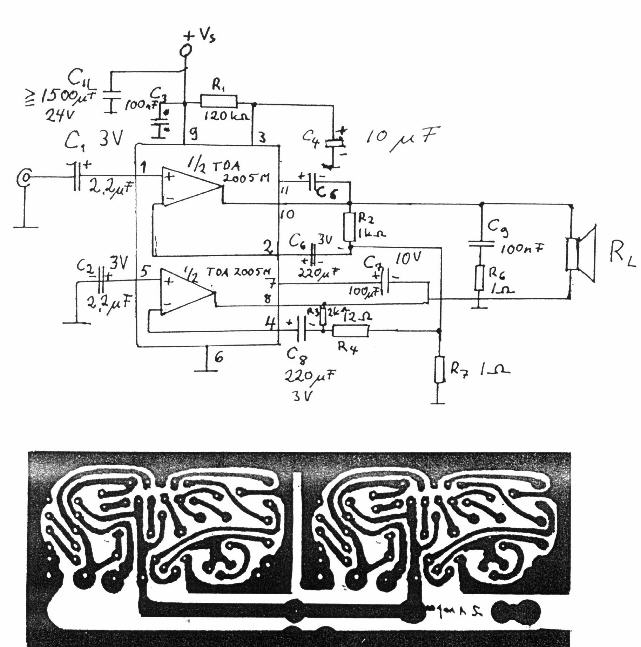

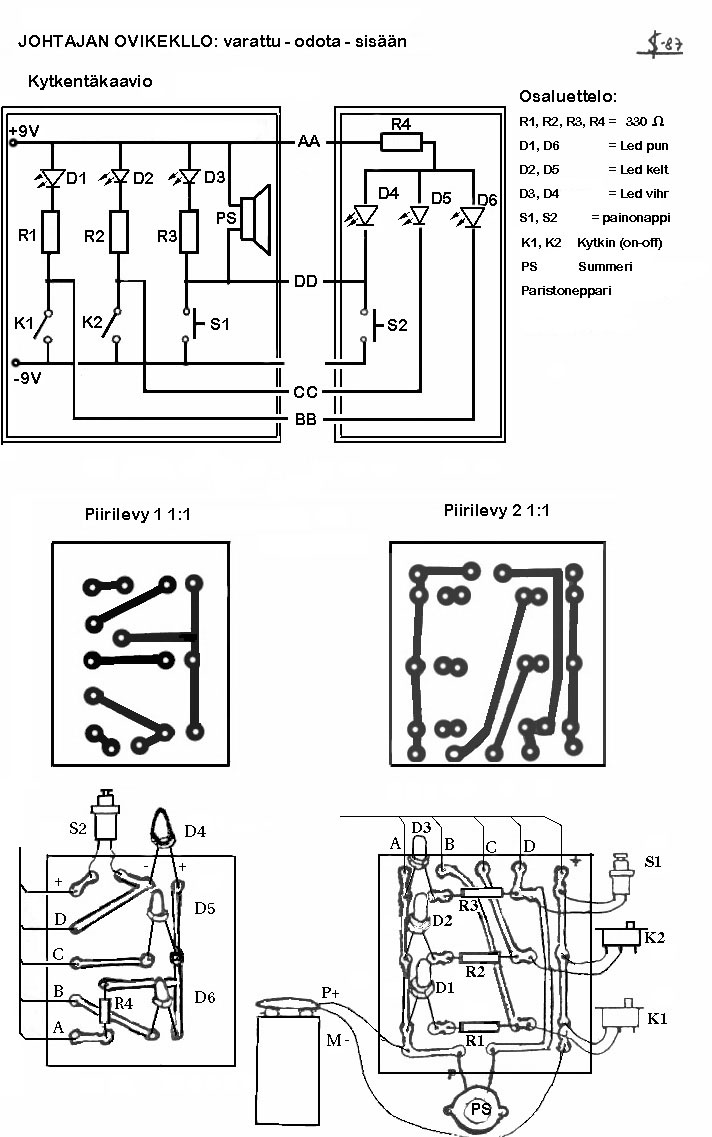

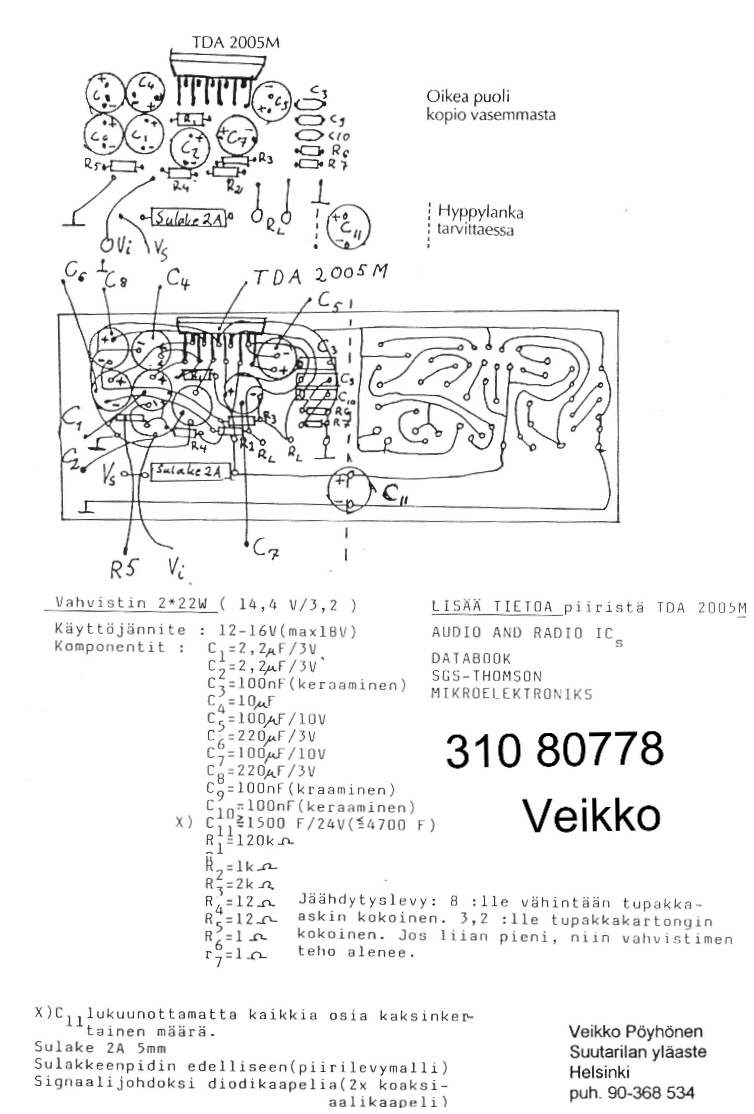

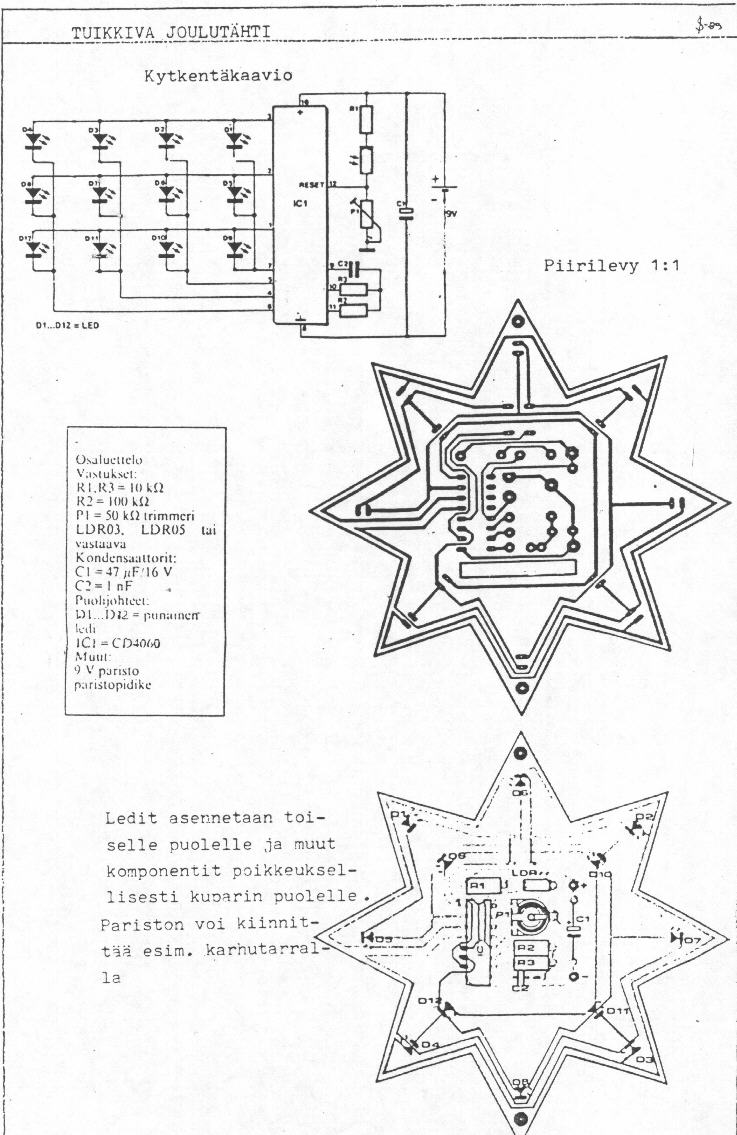

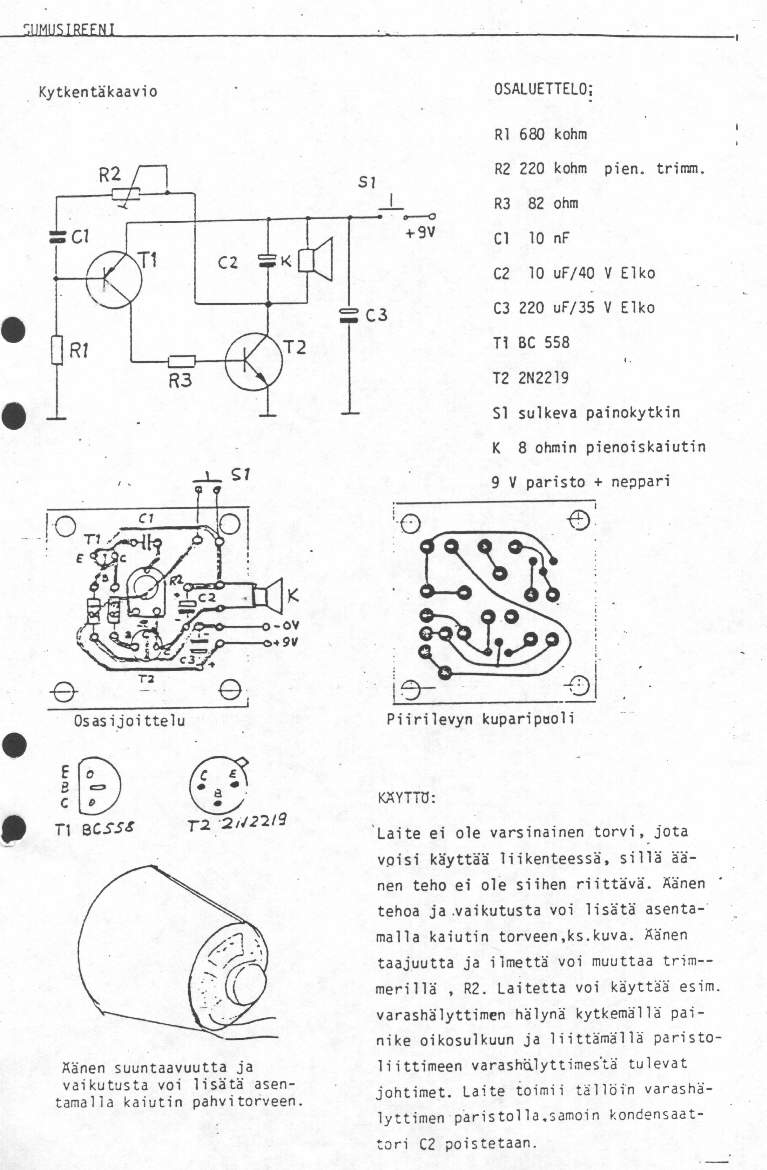

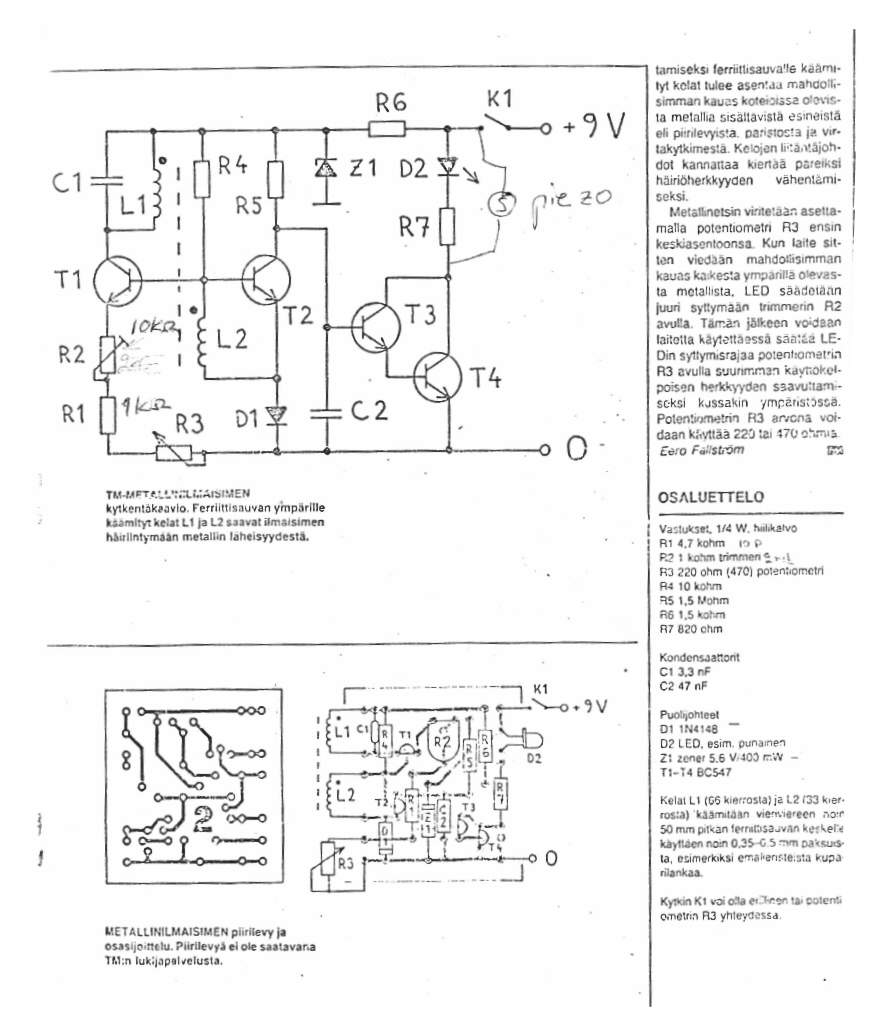

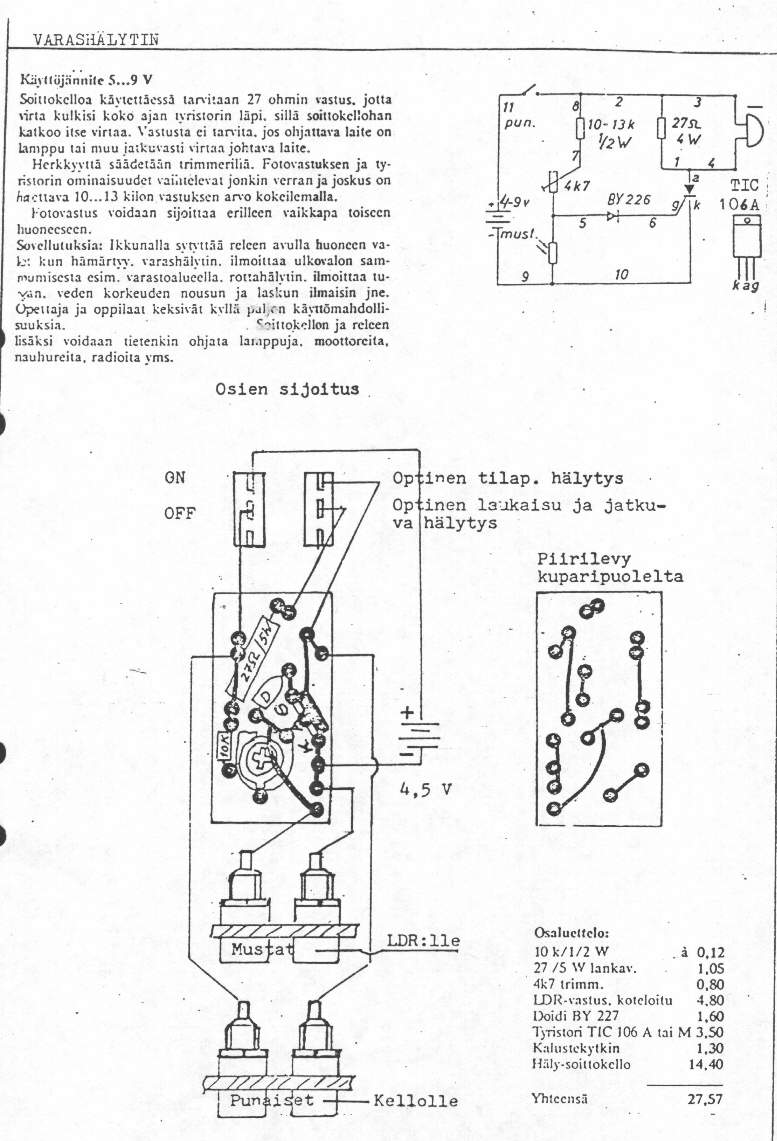

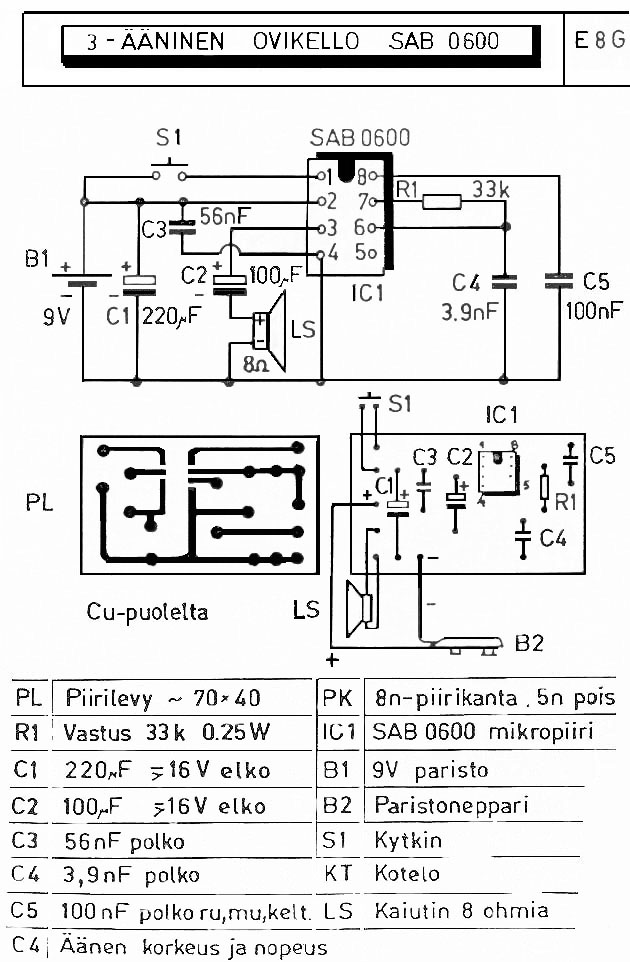

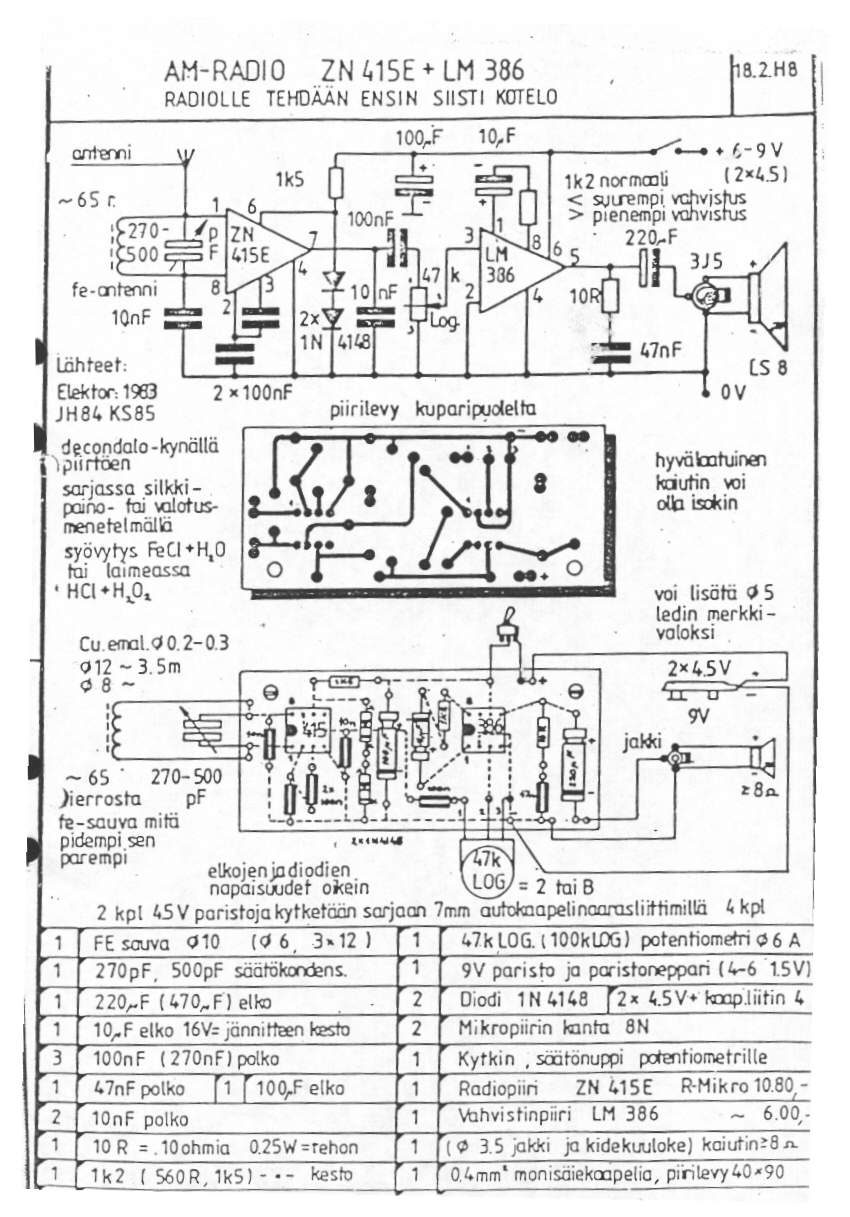

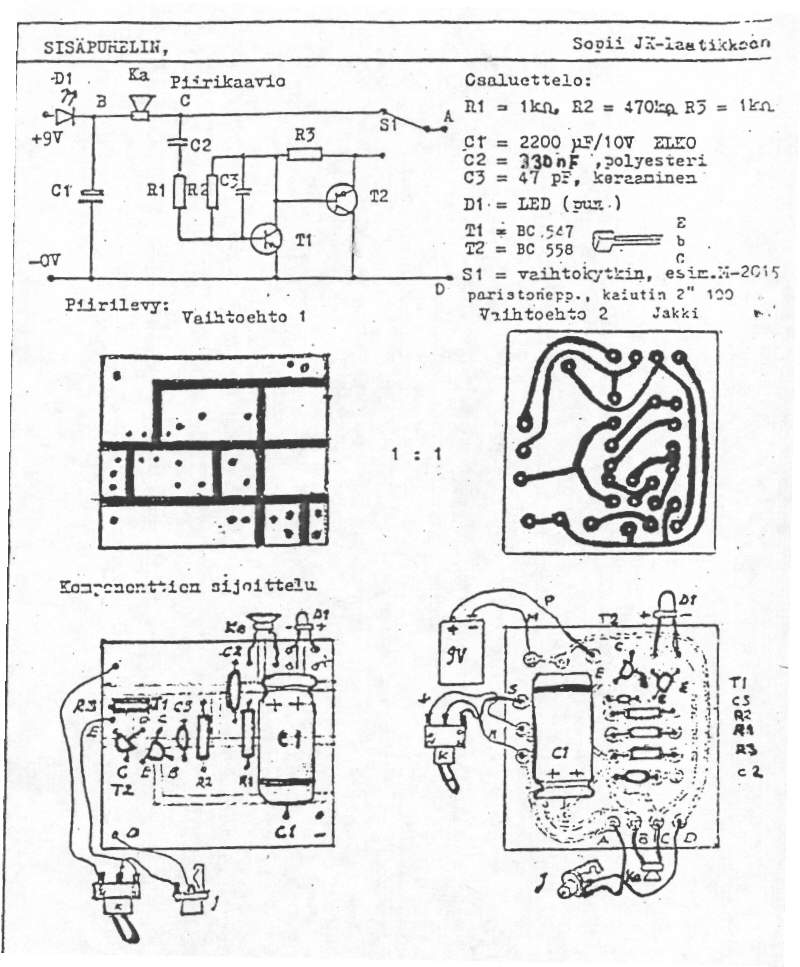

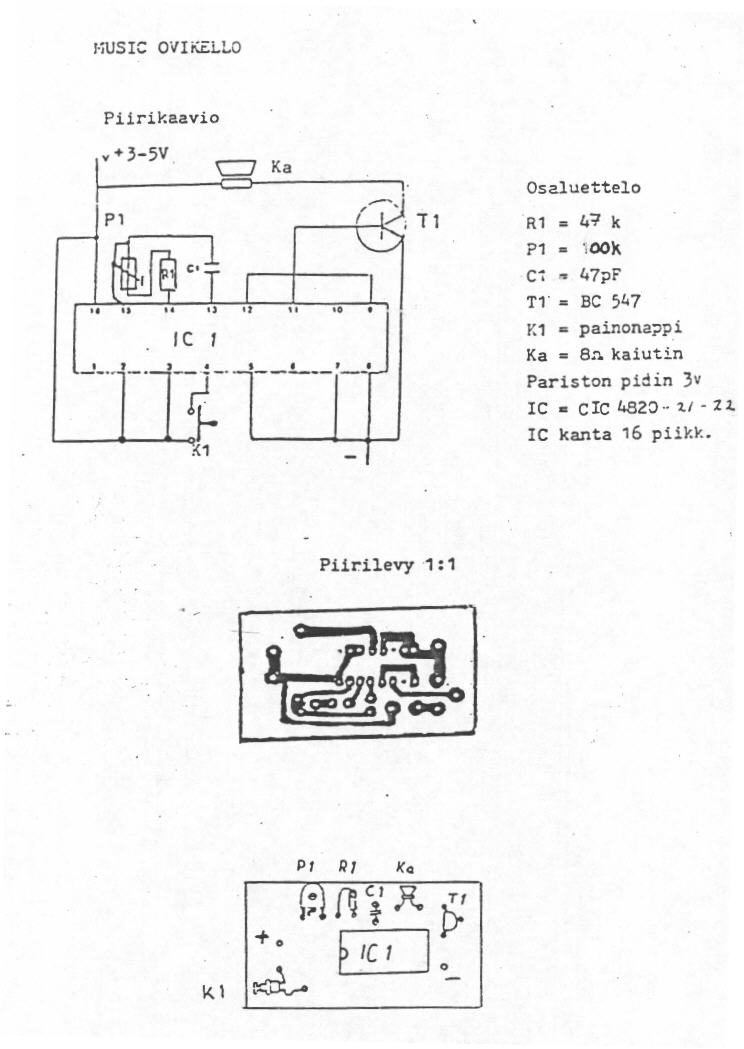

Käyttöjännite 12V. Kappale/kierroslaskuri taskulaskimesta Säädettävä jänniteregulaattori LM317 Alla olevat kuvat on skannattu vanhoista piirroksista. Niiden määrä
lisääntyy sivuillamme koko ajan sitä mukaan, kun skannailu edistyy. Mukana on paljon
hyvinkin perinteisiä töitä. Jos sinulla on itselläsi hyväksikoettuja ideoita, olisi
hienoa jos lähettäisit meille siitä materiaalia. Myös valokuvat töistä käyvät
mainiosti. Jos haluat takaisin lähettämäsi materiaalin, liitäthän mukaan osoitetiedot
ja palautupostimerkit.
Kaksitiekaiutin 9 litraisella refleksikotelolla.
Versio Westran pyöreällä XDT-13 diskantilla (syksystä 2005 kevääseen 2007).
Kaksitiekaiutin 9 litraisella refleksikotelolla.
Versio RTO:n DMT-26 diskantilla (eli vain syksyn 2007).
Kaksitiekaiutin 9 litraisella refleksikotelolla.
Versio kultakartioisella, pyöreällä Rondo-diskantilla (vuoden lopusta 2007 syksyyn
2008).
Viimeisin malli RTO:n SP-60/4 bassolla.
Tämä kaiutin on 25 litran suljettu jalustamallinen kaksitiekaiutin jossa on 6.5"
bassokaiutin ja 1/2" kupolidiskantti.
Kaiutin on varsin herkkä ja hyvän tehonkestonsa sekä pahvikartion tuoman selkeän
soinnin ansiosta se on hyvä
"poppikaiutin". Soi todella lujaa jo pienelläkin vahvistimella.
Tämä kaiutin soveltuu hyvin paikkoihin joissa ei voida/tarvitse välttämättä
käyttää kovin isoja ja painavia kaiuttimia kuten TV:n
lisäkaiuttimet ja tietokonekaiuttimet, joissa myös magneettisuojaus on tärkeätä.
Lisäksi kaiutin sopii hyvin keskusradiokäyttöön
tai stereojärjestelmän lisäkaiuttimiksi keittiöön/makuuhuoneeseen, joissa diskotason
jytke ei ole vaatimus.
Pienehkö aktiivikaiutin kitara- tai laulukäyttöön. Kaiutin
perustuu periaatteessa sivuillamme
löytyvään materiaaliin. Työssä vain on yhdistelty yhteen useampia laitteita.
elementtiä ei ole saatavissa!

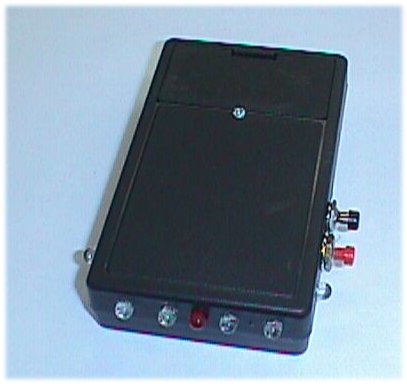

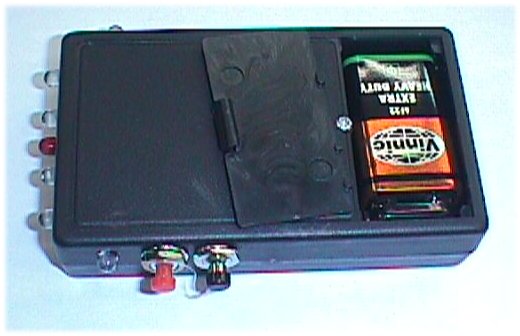

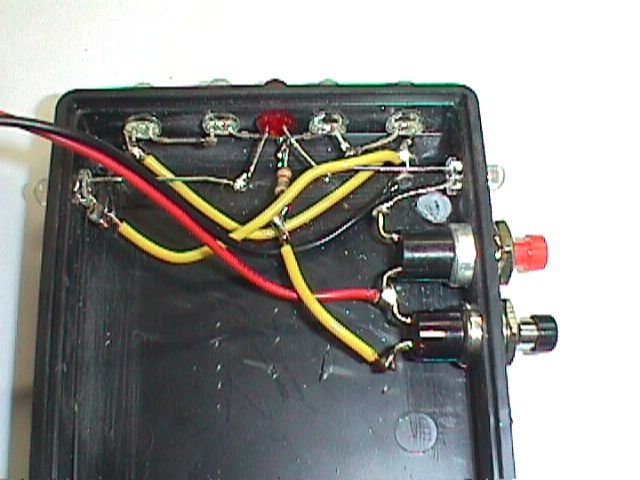

Tässä taskulampussa ja yöpöytälampussa on käytetty hyväksi P-kanava
FET vakiovirtaregulaattorikytkentää,
jolla lampulle saadaan jatkuva tasainen valoteho jännitteestä riippumatta ja paristojen
kapasiteetti voidaan käyttää mahdollisimman loppuun asti.
Ihanteellinen valaisin aurinkoenergia-järjestelmällä varustetulle
kesämökille tai sisävalaisimeksi autoon kun kaivataan pientä virrankulutusta,
erittäin pitkää käyttöikää ja hyvää tärinän kestoa.

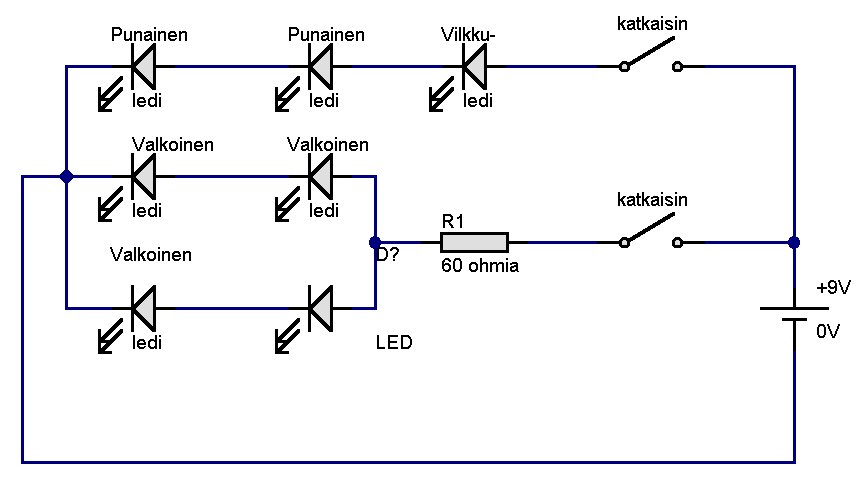

Valkoisten ledien hinta on laskenut siinä määrin kohtuulliseksi, että valaisimen
valmistus niitä käyttäen on tullut realistiseksi. Valaisin on edellisen version tapaan
varustettu myös vilkkuvalolla. Mikäli valaisinta tullaan käyttämään autossa, olisi
vilkkuledin ja siihen kytkettyjen kahden muun ledin hyvä olla keltaisia. Jos laitteen
hinta halutaan alhaisemmaksi, voidaan kaksi valkoista lediä jättää pois. Tällöin
tulee R1:n arvo muuttaa 120 ohmiksi
Edellinen malli ledilampusta oli valmistettu erilaiseen koteloon. Mikään ei
tietenkään estä sijoittamasta tätäkin mallisia Johninkin muuhun koteloon. Koska uutta
kotelotyyppiä oli saatavissa, oli vaan mukavaa vaihteeksi kokeilla jotain uutta.
Kehotankin tutustumaa myös vanhempaan malliin lampusta tarkempien ohjeiden saamiseksi.

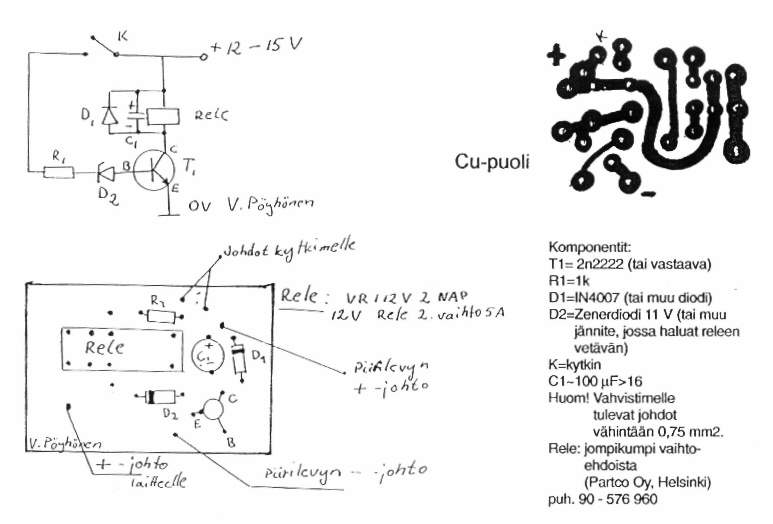

Kytkin on tarkoitettu esivahvistimen STAND - BY -kytkimeksi esivahvistimeen. Laitetta voi
myös käyttää signaalin ohjaamiseen esim. valittaessa halutaanko päätevahvistimeen
ohjata ääni TV:stä vai CD:stä.
Ohjeet
Ohjeet taskulaskimen "modaamisesta" kytkimellä ohjattavaksi kappale- tai
kierroslaskuriksi.
Jos olet etsinyt yksinkertaista elektroniikkatyötä, niin tässä se on:; kaksi pätkää
rautalankaa - ja uskomatonta: SE TOIMII!!!!!
Jänniteregulaattorin tarkoituksena on tasoittaa sähköä ei eli tehdä tasasähköstä
vieläkin puhtaampaa tasasähköä. Esim. 7805regulaattorisn ulostulon jännite on
muutaman voltin sadasosan tarkkuudella 5V mikäli sille syötetään jännitteeltään
8-37V tasasähköä. Kun tarvitaan villiä ulostulojännitettä eli sen on oltava
säädettävissä, kannattaa käyttää ohjeen kytkentää.
